10千伏 P型 FA链路故障表

文档版本

更新日期：2026.03.18

文档版本号：26-0-1

---

文档目录

• 报警灯 灯位对应表
• 典型故障动作行为
• 联系方式
• 更新说明

---

重要提示

📣📣📣 <！--重要提示，请务必阅读--！>📣📣📣

• 事故总信、异常总信
  • 事故总信：为本站所有 保护动作 的合成量，并且亮灯为保持，需手动复归。
  • 异常总信：为本站所有 异常类 型号的合成量，并且亮灯为自动复归。
• 保护动作 亮灯说明
  • 各合成类保护动作信亮灯时，同时点亮对应仓位保护动作灯。
    • 举例：1#进线保护动作时，跳开 1#进线开关（此时点亮 K1 及 A1 表示1#进线由过流保护跳闸）。
    • 举例：1#进线FA动作时，跳开 1#进线开关（此时点亮 K6 及 A1 表示1#进线由FA动作跳闸）。
• 各合成信号详见 报警灯 区域一、报警灯 区域二 信号构成说明。
• 线路间隔定义
  • 线路间隔名称为 10千伏仓位名称全称。
  • 航插按照报警灯排序依次接入。
    • 举例：“线路一”，接入 1#进线航插；“线路二”，接入1#配变航插；“线路三”，接入馈1航插。

报警灯 灯位对应表

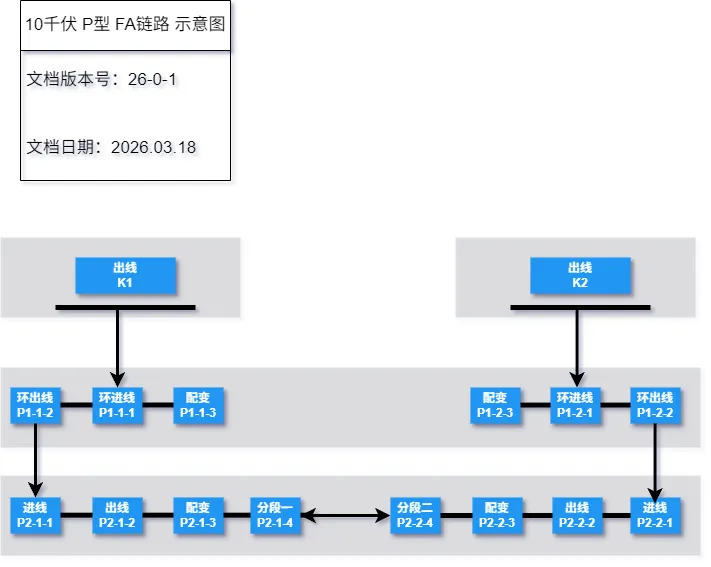

报警灯 示意图

典型故障动作行为

• 故障一 开关站 至 1P站 线路故障

1. K1 保护动作
2. 跳 K1 开关
3. 跳 P1-1-1 开关
4. 合 P2-2-4 开关

• 故障二 1P站 母线故障

1. K1 保护动作
2. 跳 K1 开关
3. 跳 P1-1-1 开关
4. 跳 P1-1-2 开关
5. 合 K1 开关
6. 合 P2-2-4 开关

• 故障三 1P站 至 2P站 线路故障

• K1 保护动作
• 跳 K1 开关
• 跳 P1-1-2 开关
• 跳 P2-1-1 开关
• 合 K1 开关
• 合 P2-2-4 开关

• 故障四 1P站 出线 线路故障

• K1 保护动作
• 跳 K1 开关
• 跳 P1-1-3 开关
• 合 K1 开关

• 故障五 1P站 遥控闭锁 故障

• K1 保护动作
• 跳 K1 开关
• 遥控闭锁 跳 P1-1-3 开关
• FA闭锁

• 故障六 2K站 线路故障

• K1 保护动作
• 跳 K1 开关
• 跳 P1-1-2 开关
• 跳 P2-1-1 开关
• 合 K1 开关

• 故障七 2K站 负载均分

• K1 保护动作
• 跳 K1 开关
• 跳 P1-1-1 开关
• 合 K1 开关

• 故障八 1K站 开关拒动

• K1 保护动作
• 拒跳 K1 开关
• 跳 P1-1-1 开关
• 合 K1 开关
• 合 P2-2-4 开关

• 故障九 2P站 开环点母线故障

• K1 保护动作
• 跳 K1 开关
• 跳 P2-2-1 开关
• 跳 P2-1-4 开关
• 合 K1 开关

• X8 备用

• X9 备用

• X10 备用

• X11 备用

• X12

联系方式

---

金山继保 内部文件，禁止外传

如有疑问，请联系 18918632300 顾

---

更新说明

[2024.08.20] 取消 各仓位FA投入报警灯

[2024.07.11] 新增 P型站报警灯配置

[2024.07.11] 新增 母线闸刀、接地闸刀 报警灯
