10千伏 K型 报警灯配置表
文档版本
更新日期:2024.09.11
文档版本号:24-0-3
文档目录
重要提示
📣📣📣 <!--重要提示,请务必阅读--!>📣📣📣
事故总信、异常总信
- 事故总信:为本站所有 保护动作 的合成量,并且亮灯为保持,需手动复归。
- 异常总信:为本站所有 异常类 型号的合成量,并且亮灯为自动复归。
保护动作 亮灯说明
- 各合成类保护动作信亮灯时,同时点亮对应仓位保护动作灯。
- 举例:1#进线纵差保护动作时,跳开 1#进线开关(此时点亮 K5 及 A1 表示1#进线由纵差保护跳闸)。
- 举例:分段自切动作时,跳开 1#进线开关(此时点亮 A1 及 E18 表示1#进线通过自切跳闸),合上分段开关(此时点亮 C18 表示为分段开关合闸成功)。
各合成信号详见 报警灯 区域一、报警灯 区域二 信号构成说明。
仓位名称应使用高压柜线路名称全称。
如有自愈或FA功能,请提供对应的拓扑图,并且打印塑封后粘贴于后台装置旁。
使用标签贴纸,把 各隔间的定义名称 与 线路名称 对应。如: JG1:金1
报警灯 灯位对应表

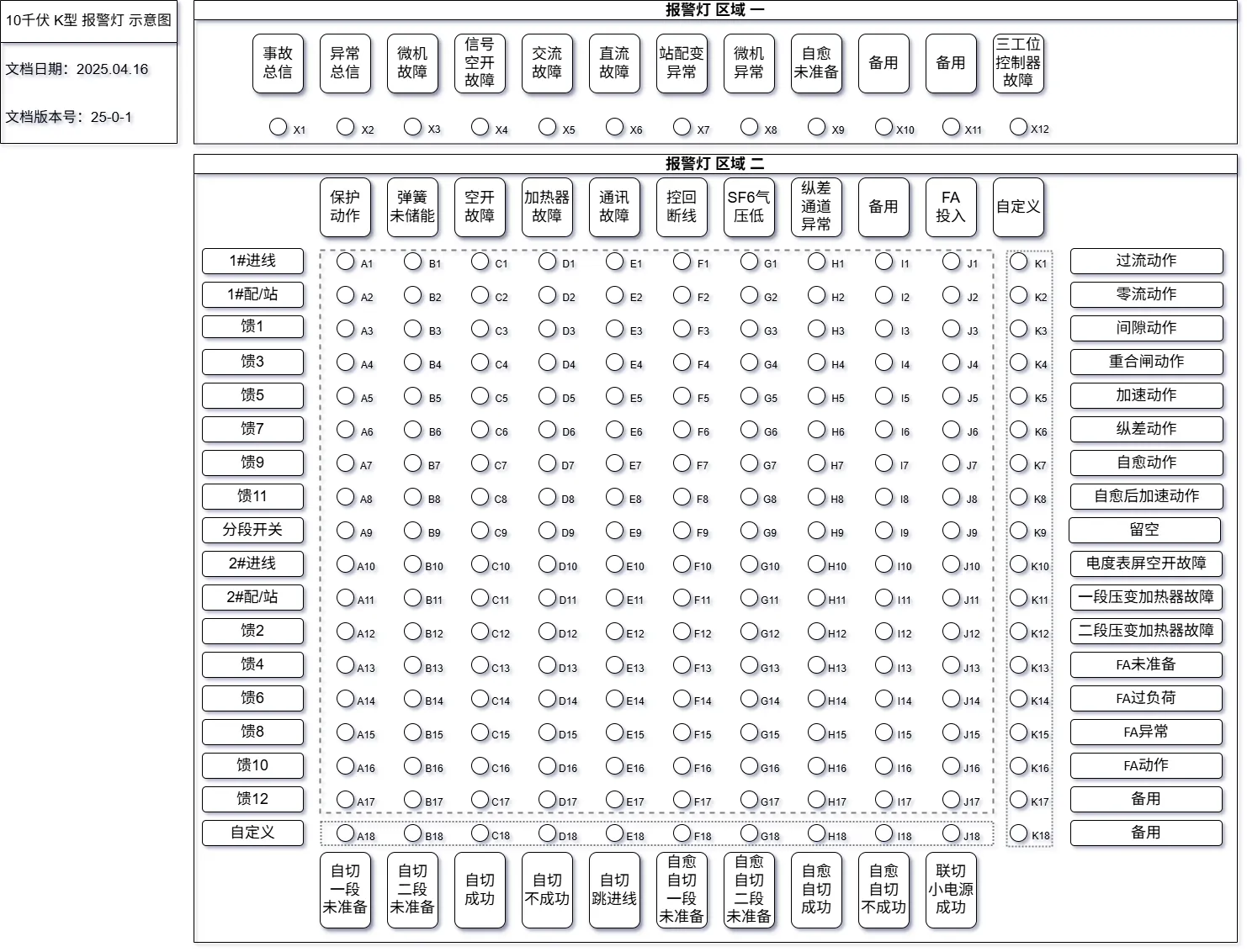

报警灯 示意图
报警灯 区域一 信号源详解
X1 事故总信(手动复归)
- 出线保护动作(合成)
- 自切成功(合成)
- 自切不成功(合成)
- 自切跳进线(合成)
- 自切连跳小电源仓位(合成)
- 自愈动作(合成)
- 自愈后加速动作(合成)
- 自愈自切动作(合成)
- 自愈自切不动作(合成)
- 自愈自切跳闸成功(合成)
- 自愈自切连跳小电源仓位(合成)
- FA动作(合成)
X2 异常总信(自动复归)
- 保护装置失电
- 保护装置异常
- 保护装置通讯故障
- 信号空开故障
- 空开故障
- 交流屏故障
- 直流屏故障
- 站配变异常
- 三工位控制器故障
- 自愈未准备
- 加热器故障
- 控制回路断线
- 弹簧未储能
- SF6气压低
- 纵差通道故障
- 自切未准备
- 自愈未准备
- 自愈自切未准备
- FA未准备
- FA异常
- FA过负荷
X3 保护装置失电
- 站内所有保护装置失电(硬开入)
X4 信号空开故障
- 站内所有信号空开故障(硬开入)
X5 交流屏故障
- 交流屏故障(硬开入)
- 交流进线失电(硬开入)
X6 直流屏故障
- 直流装置故障(硬开入)
- 直流进线失电(硬开入)
X7 站配变异常
- 站用变熔丝熔断(硬开入)
- 配变温度高(硬开入/遥信开入)
X8 保护装置异常
- 站内所有保护装置异常(硬开入)
X9 自愈未准备
- 自愈保护已充电(取反信号)(软信号)
报警灯 区域二 信号源详解
A1~A17 保护动作
- 过流I、II、III动作
- 零流I、零流II动作
- 过流反时限动作
- 零流反时限动作
- 过流加速动作
- 零流加速动作
- 间隙接地动作
- 纵差保护动作
- 重合闸动作
- 自切动作(按站内实际情况)
- 自切跳小电源动作(按站内实际情况)
- 自愈动作(按站内实际情况)
- 自愈后加速动作(按站内实际情况)
- 自愈自切动作(按站内实际情况)
- 自愈自切跳小电源动作(按站内实际情况)
- FA动作(按站内实际情况)
B1~B17 弹簧未储能
- 对应开关未储能信号(软信号)
C1~C17 空开故障
- 对应仓位空开故障信号(遥信开入)
D1~D17 加热器故障
- 对应仓位加热器故障信号(遥信开入)
E1~E17 通讯故障
- 对应仓位保护装置通讯故障信号(软信号)
F1~F17 控回断线
- 对应仓位控制回路断线信号(软信号)
G1~G17 SF6气压低
- 对应仓位SF6充气型开关柜气压低信号 (遥信开入)
H1~H17 纵差通道故障
- 对应纵差保护装置 纵差通道故障信号(软信号/硬开入)
I1~I17 备用
- 备用
J1~J17 FA投入
- 各串FA功能投入(软信号)
A18 自切一段未准备
- 10千伏一段 自切未准备信号(软信号)
B18 自切二段未准备
- 10千伏二段 自切未准备信号(软信号)
C18 自切成功
- 自切 合 分段开关
D18 自切不成功
- 自切 后加速 跳 分段开关
E18 自切跳进线
- 自切跳1#进线开关
- 自切跳2#进线开关
F18 自愈自切一段未准备
- A串自愈自切未准备
G18 自愈自切二段未准备
- B串自愈自切未准备
H18 自愈自切成功
- 自愈自切 合 分段开关
I18 自愈自切不成功
- 自愈自切 后加速 跳 分段开关
J18 连跳小电源成功
- 自切连跳小电源仓位
- 自愈自切连跳小电源仓位
K1 过流动作
- 所有仓位 过流I、II、III动作
- 所有仓位 过流反时限动作
K2 零流动作
- 所有仓位 零流I、零流II动作
- 所有仓位 零流反时限动作
K3 间隙动作
- 所有仓位 间隙接地动作
K4 重合闸动作
- 所有仓位 重合闸动作
K5 加速动作
- 所有仓位 过流前加速保护动作
- 所有仓位 零流前加速保护动作
- 所有仓位 过流后加速保护动作
- 所有仓位 零流后加速保护动作
K6 纵差动作
- 所有仓位 纵差保护动作
K7 自愈动作
- A串 自愈动作(硬开入)
- B串 自愈动作(硬开入)
- A串 自愈保护动作(软信号)
- B串 自愈保护动作(软信号)
K8 自愈后加速动作
- 自愈串 所属仓位 自愈后加速动作信号
K9 留空
- 留空
K10 电度表屏空开故障
电度表屏一 空开故障信号
电度表屏二 空开故障信号
- FA功能逻辑判定未准备(软信号)
K14 FA过负荷
- FA环路负荷越限(软信号)
K15 FA异常
- FA装置异常(软信号)
K16 FA动作
- FA环路 所属仓位 FA动作信号
联系方式
金山继保 内部文件,禁止外传
如有疑问,请联系 18918632300 顾
更新说明
[2024.09.11]
新增 连跳小电源 (J18) 报警灯
新增 自愈自切不成功 (I18) 报警灯
[2024.09.03]
新增 加速动作 (K5) 报警灯
调整 纵差动作 (K6) 报警灯
调整 FA动作 (K16) 报警灯
[2024.08.02]
报警灯 亮灯 细化
