10千伏 P型 报警灯配置表

文档版本

更新日期：2024.08.20

文档版本号：24-0-3

---

文档目录

• 报警灯 灯位对应表
• 报警灯 区域一 信号源详解
• 报警灯 区域二 信号源详解
• 联系方式
• 更新说明

---

重要提示

📣📣📣 <！--重要提示，请务必阅读--！>📣📣📣

• 事故总信、异常总信
  • 事故总信：为本站所有 保护动作 的合成量，并且亮灯为保持，需手动复归。
  • 异常总信：为本站所有 异常类 型号的合成量，并且亮灯为自动复归。
• 保护动作 亮灯说明
  • 各合成类保护动作信亮灯时，同时点亮对应仓位保护动作灯。
    • 举例：1#进线保护动作时，跳开 1#进线开关（此时点亮 K1 及 A1 表示1#进线由过流保护跳闸）。
    • 举例：1#进线FA动作时，跳开 1#进线开关（此时点亮 K6 及 A1 表示1#进线由FA动作跳闸）。
• 各合成信号详见 报警灯 区域一、报警灯 区域二 信号构成说明。
• 线路间隔定义
  • 线路间隔名称为 10千伏仓位名称全称。
  • 航插按照报警灯排序依次接入。
    • 举例：“线路一”，接入 1#进线航插；“线路二”，接入1#配变航插；“线路三”，接入馈1航插。

报警灯 灯位对应表

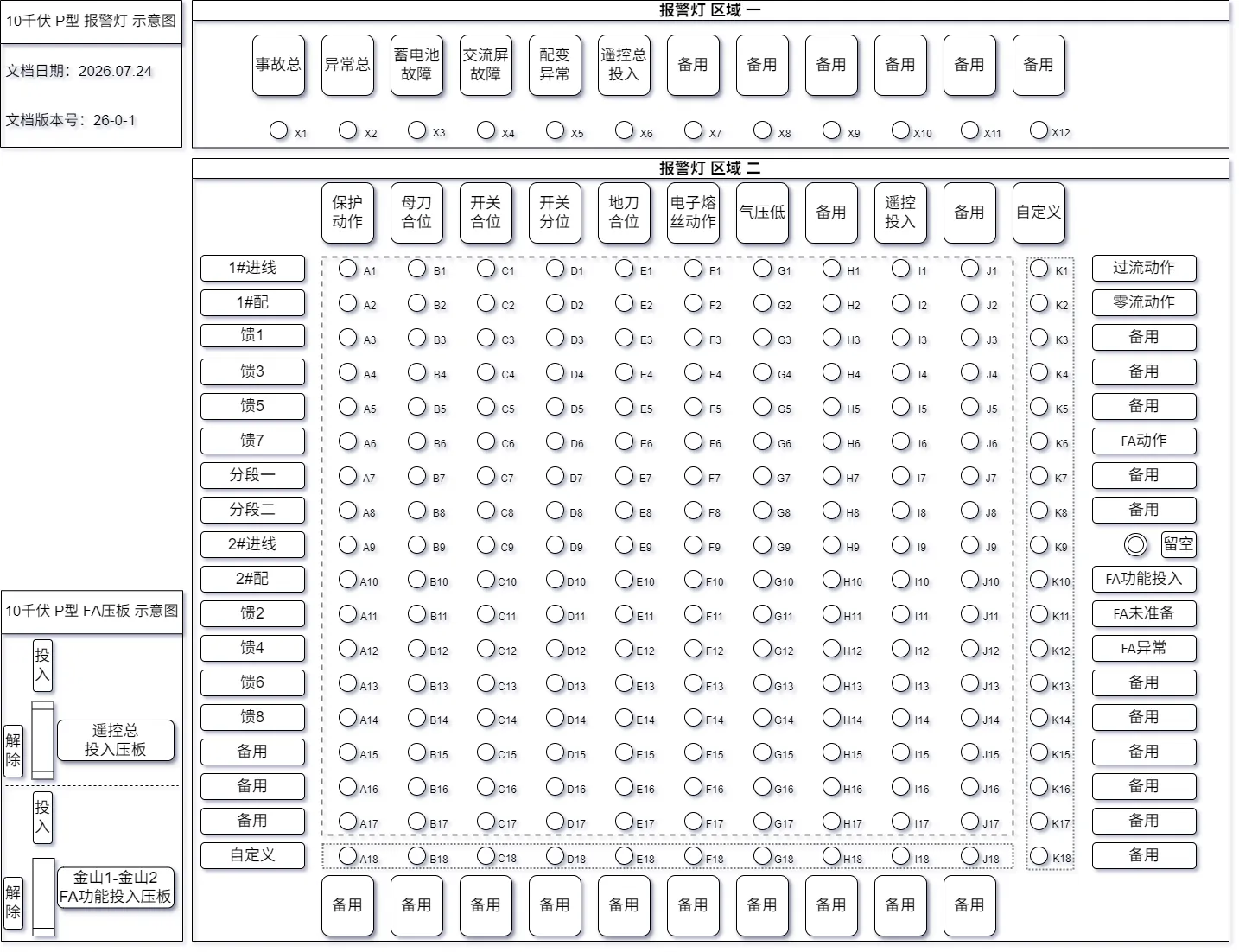

报警灯 示意图

报警灯 区域一 信号源详解

• X1 事故总信

• 各仓位 保护动作（合成）
• 对应仓位 FA动作（合成）
• 对应仓位 电子熔丝动作（合成）

• X2 异常总信

• 交流屏故障
• 蓄电池故障故障
• 配变异常
• 气压低
• FA未准备
• FA异常
• FA过负荷

• X3 交流屏故障

• 交流失电
• 交流ATS装置异常

• X4 蓄电池故障

• 蓄电池组故障

• X5 配变异常

• 配变温度高

• X6 备用

• X7 备用

• X8 备用

• X9 备用

• X10 备用

• X11 备用

• X12 备用

---

报警灯 区域二 信号源详解

• A1~A17 保护动作

• 过流动作
• 零流动作
• 前加速动作
• FA动作（按站内实际情况）

• B1~B17 母刀合位

• C1~C17 开关合位

• D1~D17 开关分位

• E1~E17 地刀合位

• F1~F17 电子熔丝动作

• 对应仓位 电子熔丝信号

• G1~G17 气压低

• 对应仓位 气压低信号

• H1~H17 备用

• I1~I17 遥控投入

• J1~J17 备用

---

• A18~K18 自定义信号

---

• K1 过流动作

• K2 零流动作

• K3 速断动作

• K4 备用

• K5 备用

• K6 FA动作

• K7 备用

• K8 备用

• K9 留空

• K10 备用

• K11 备用

• K12 FA未准备

• K13 FA过负荷

• K14 FA异常

• K15 备用

• K16 备用

• K17 备用

• K18 备用

---

联系方式

---

金山继保 内部文件，禁止外传

如有疑问，请联系 18918632300 顾

---

更新说明

[2024.08.20] 取消 各仓位FA投入报警灯

[2024.07.11] 新增 P型站报警灯配置

[2024.07.11] 新增 母线闸刀、接地闸刀 报警灯
